JBF-11SF-C 系列立柜、琴臺式火災自動報警控制器/消防聯動控制器是
北大青鳥消防公司為 應對芯片供應持續緊張，確保我司銷售的產品完全滿足與送檢持證產品一致性的 情況下開發的 JBF-11SF 系統主機的兼容型產品。也是我們后面持續升級迭代的 11S 協議的硬件平臺。目前該產品已通過國家消防電子產品質量監督檢驗中心的 檢測并取得相應報告、證書，處于試產階段。計劃于 2021 年 10 月上旬接收市場 訂單。JBF-11SF-C 型火災自動報警控制器/消防聯動控制器最多可帶載 32 條總線回 路、每回路 200 點，單機容量為 6400 點?？蓭лd 20 塊專線控制盤和 9 塊總線控 制盤。除核心芯片進行了替換，提高了硬件電路防護能力，優化了部分軟件功能 以外，在外型尺寸、安裝方式、操作方式、調試方法等方面均與 JBF-11SF 系列控 制器完全一致。 JBF-11SF-C 系列控制器上市后公司將會停止 JBF-11SF-H 火災報警控制器（聯 動型）產品的生產和銷售，請各地經銷商在銷售相關產品時使用 JBF-11SF-C 進行 替換。
JBF-11SF-C 型控制器功能特點：
l 控制器最多支持 32 條總線回路，最大滿載 6400 點；
l 主從組網方式?？梢酝瑫r支持最多 99 臺控制器組網；
l 回路抗高電壓能力增強，有效避免回路接地等故障對回路子卡的損壞；
l 控制器根據回路容量大小的差異，配置不同容量的電源和備用電池組；
l 控制器系統電源內置浪涌保護器，有效避免雷擊對系統設備損壞；
l 系統附加聯動電源可通過回路總線將電源狀態信息上報給控制器；
l 液晶中文/英文界面，全部采用漢字/英文顯示；
l 支持中文 16 個漢字或 32 個字符的報警地址注釋，可以顯示出故障或報警的 具體設備、報警位置，使顯示內容一目了然；
l 黑匣子功能?？刂破鲀?nèi)置大容量存儲器，可保存控制器開機、關機、火警、 故障等各種報警信息。便于事故發生后的信息查詢，并可將歷史記錄中的信 息按時間、類型等方式打印輸出。
北大青鳥消防火災報警控制器|消防聯動控制器技術參數
|
控制器型號 |

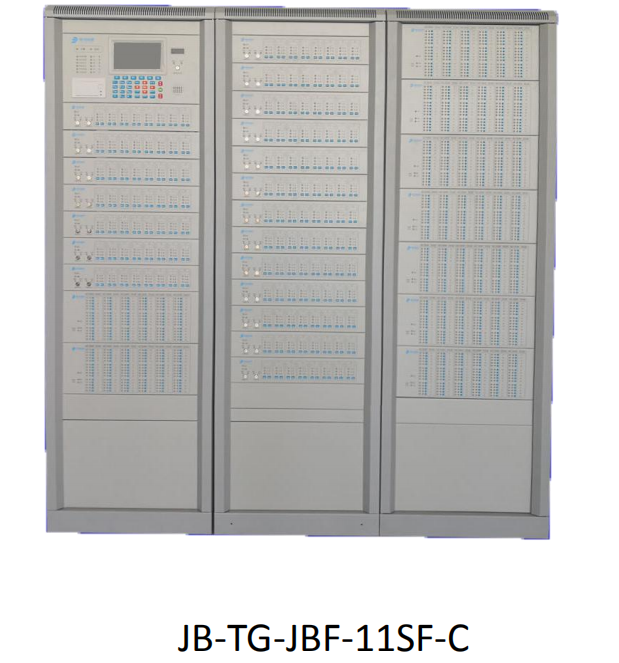

JB-TG-JBF-11SF-C |
JB-TT-JBF-11SF-C |
JB-TG-JBF-11SF |
JB-TT-JBF-11SF |
|
安裝形式 |
立柜 |
琴臺 |
立柜 |
琴臺 |
外形尺寸
（LxWxH） |
550x480x1770mm |
1080x800x1245mm |
550x480x1770mm |
1080x800x1245mm |
|
回路 |
1-32 回路，每回路 200 點，滿載 6400
點 |
1-16 回路，每回路 200 點，滿載 3200
點 |
|
多線盤 |
最多 20 塊，每塊盤 8 路輸出，每路配接一個 JBF5155 模塊 |
|
總線盤 |
最多 9 塊，每塊盤 90 個按鍵 |
最多 9 塊，每塊
盤 90 個按鍵 |
最多 8 塊，每塊盤
90 個按鍵 |
系統電源、備用電池
配置原則 |
1-8 回路：BYF-PC10L、12V12AH
9-16 回路：BYF-PC20L、12V17AH
17-32 回路：BYF-PC20L、12V24AH |
1-16 回路：BYF-PC20、12V24AH |
聯動電源、
配置電池 |
BYF-PC10S，10A 聯動輸出
配置電池：12V12AH |
BYF-PC20M，20A 聯動輸出
配置電池：12V24AH |
|
聯網 |
支持主從組網方式，最多支持 99 臺控制器組網 |
|
打印機 |
有 |
|
通訊接口 |
外部 CAN 接口，232 接口，USB 接口，以太網接口 |
