消防智能疏散標志燈安裝方法
請將說明書交于最終客戶,為充分發揮產品功能,請按本說明書正確安裝。
名 稱 數 量 略 圖 備 注

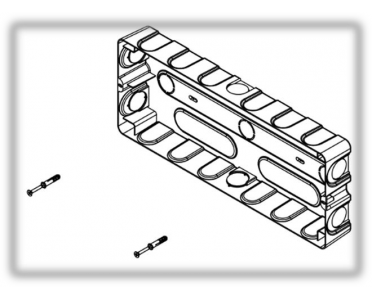

底殼 1
隨附前殼 1
隨附卡扣 4
隨附螺釘 2
請參照上表確認配件是否齊全.

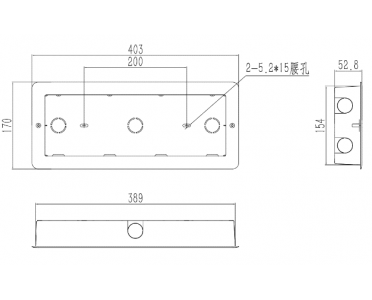

2、安 裝 尺 寸
單位:mm

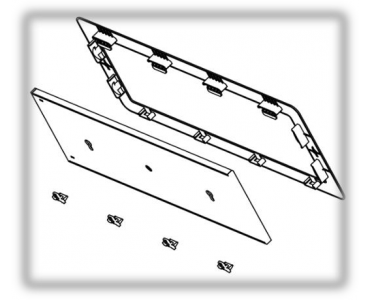

① 將標志燈安裝在前殼卡槽內,用 4 個卡扣。
② 底殼通過水泥或膨脹螺釘固定在墻壁開
槽內,開槽尺寸不小于 395*160*50mm

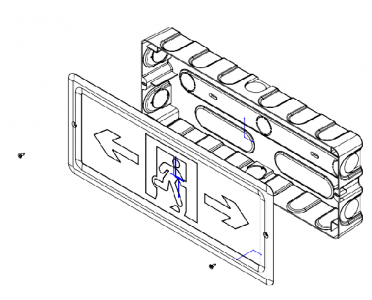

③ 確認底殼進線位置,與標志燈接線并纏
絕緣膠帶,將已經安裝標志燈的前殼裝
入底殼內,并用螺釘固定。.

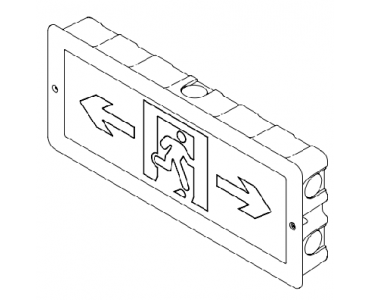

④ 安裝完畢狀態
50
