在顯示屏右側的按鍵盤，鍵入【功能】，顯示窗口內側下方出現“主菜單”對話框，包括查詢、測試、設置、安裝、系統和退出六個功能選項。如圖7.1所示?？捎闷聊幌碌姆较蜴I或多功能鍵進行子菜單的選擇，快捷進入選中的子菜單。鍵盤中的常用鍵功能介紹：【確認】為確定鍵， 【取消】為退到上一級目錄鍵。
圖 7.1
JBF-61S20防火門監控器使用分層化菜單管理模式。用戶在使用時會感到更具有條理、操作思路清晰等優點。同時，為了避免嵌入式菜單不能在同一界面中完全顯示這一問題的出現給用戶帶來的不便，監控器使用說明給出系統控制功能菜單的完全拓?fù)浣Y(jié)構圖，如下所示。用戶在使用時，可以從該拓?fù)鋱D中找到需要使用的功能所在操作菜單的具體位置，以及選擇該圖操作的正確路徑，達到方便快捷操作本系統的效果。在使用時，如跟隨屏幕提示操作仍有疑問，可以根據菜單拓?fù)鋱D和目錄在本章節中找到對應部分的詳細說明講解。

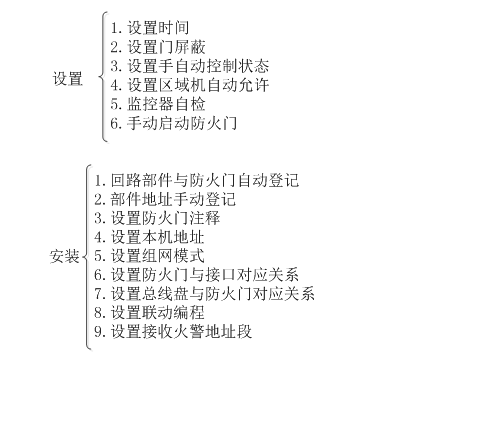

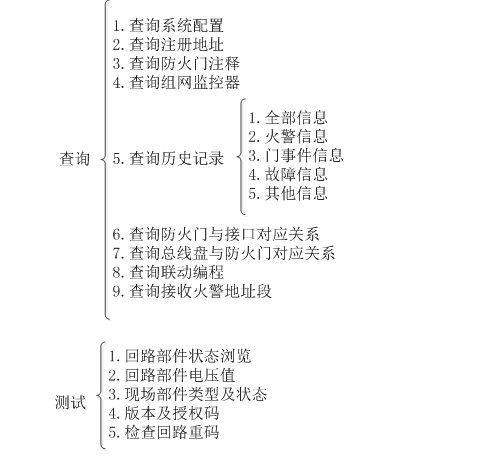

菜單拓?fù)鋱D：

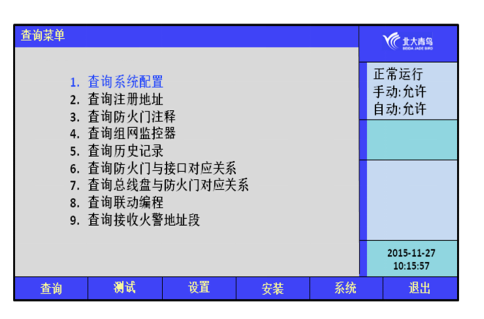

7.1 查詢操作
進入查詢選項菜單如圖7.1，在此菜單中你可以查詢到如下信息：被登記的部件的總數及具體地址、
防火門與接口對應關系、
總線盤與防火門對應關系、聯動邏輯關系、存儲的歷史事件、漢字注釋、系統配置以及組網監控器等。
選擇1：查詢系統配置，見圖7.1.1；
選擇2：查詢注冊地址，見圖7.1.2；
選擇3：查詢防火門注釋，見圖7.1.3；
選擇4：查詢組網監控器，見圖7.1.4；
選擇5：查詢歷史記錄，見圖7.1.5；
選擇6：查詢防火門與接口對應關系，見7.1.6；
選擇7：查詢
總線盤與防火門對應關系，見7.1.7；
選擇8：查詢聯動編程， 圖7.1
見7.1.8；選擇9：查詢接收火警地址段，見7.1.9。

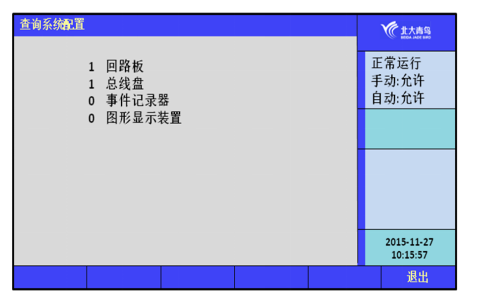

7.1.1 查詢系統配置
進入查詢菜單后，鍵入數字鍵【1】可以查詢系統的配置情況。查看本系統所帶的
回路板、
總線盤、事件記錄器以及圖形顯示裝置，如圖7.1.1所示。本系統只有1個回路板和1個總線盤。如果和圖形顯示裝置連接的話，可以在系統配置的時候進行設置，配置之后即可查詢到相應信息。
圖7.1.1

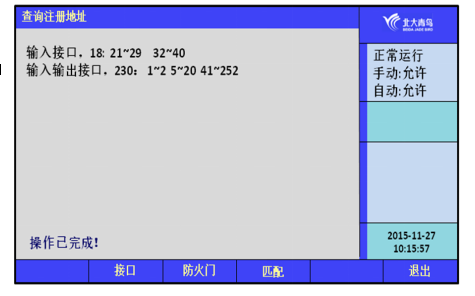

7.1.2 查詢注冊地址
進入
監控器查詢菜單后，選擇數字鍵【2】進入“查詢注冊地址”選項。
屏幕將顯示本回路被登記接口的類型、地址等信息。按屏幕提示，可以進行防火門查詢以及接口與防火門匹配情況查詢。
圖7.1.2

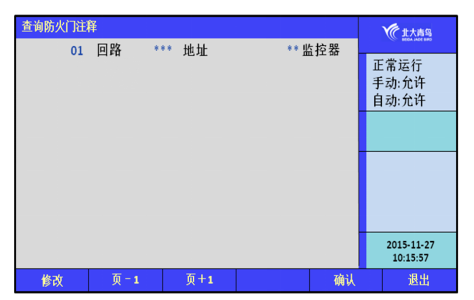

7.1.3 查詢防火門注釋信息
在此項中你可查詢到每個防火門的漢字注釋。
輸入待查詢的門的地址，按【確認】鍵，則顯示待查部件的漢字注釋，按【頁+1】可以換頁。
圖7.1.3
7.1.4 查詢組網監控器
進入查詢菜單后，鍵入數字鍵【4】可以查詢組網監控器。本機地址0為單機不組網時使用，監控器地址有效范圍是0~99。在監控器組網時，可以設置本機地址為1~99，即支持99臺監控器組網。
圖7.1.4

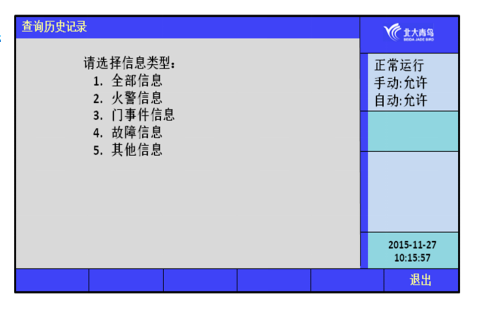

7.1.5 查詢歷史記錄
進入查詢菜單下的，第8個選項“查詢歷史記錄”，如圖7.1.5所示。
通過此菜單可以查詢到：1、全部信息；2、火警信息；3、門事件信息；4、故障信息；5、其他信息；通過操作數字鍵1~5選擇所需查詢的信息類型。
圖7.1.5

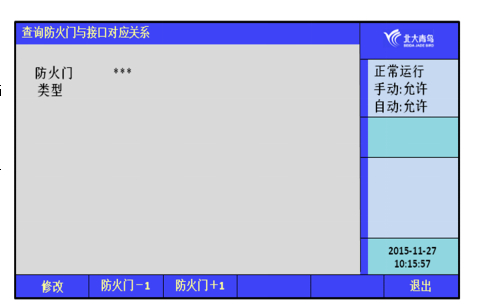

7.1.6 查詢防火門與接口對應關系
進入查詢菜單后，鍵入數字鍵【6】可以查詢防火門與接口對應關系。常開防火門對應
輸入/輸出接口，
常閉防火門對應接口類型為輸入接口。
圖7.1.6

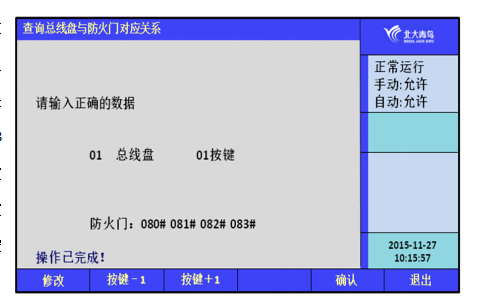

7.1.7 查詢總線盤與防火門對應關系
進入查詢菜單后，鍵入數字鍵【7】可以查詢
總線盤上的各個按鍵與防火門之間的關系。一個按鍵最多可以對應8個防火門，如果
常開防火門被非法關閉，或者
常閉防火門被非法打開，與防火門對應的按鍵的故障指示燈會常亮。
圖7.1.7

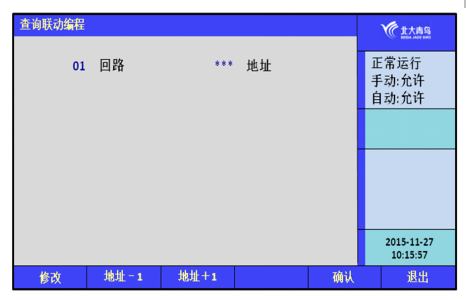

7.1.8 查詢聯動編程
輸入回路號和地址號，選擇【確認】鍵即可查看編程語句狀態。
圖7.1.8

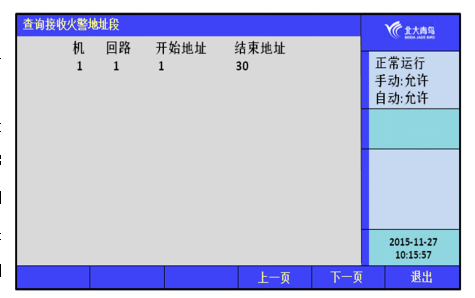

7.1.9 查詢接收火警地址段
此項可以查詢本機接收火警的開始地址到結束地址段，最多可以設置47段火警地址段。當位于此地址段的現場部件報警后，監控器會接收到相應火警信息，再根據系統的聯動編程，從而可以控制防火門的狀態。如圖7.1.9所示。
圖7.1.9
7.2 測試操作

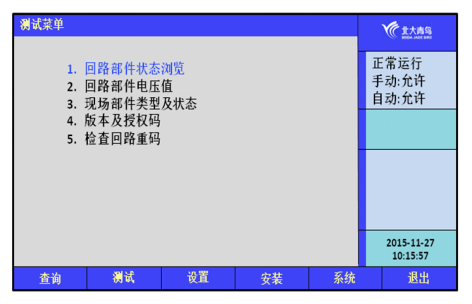

進入測試選項菜單，如圖7.2，在此菜單中你可以查詢到以下信息：回路部件狀態瀏覽、回路部件電壓值、現場部件類型狀態、版本及授權碼以及檢查回路重碼。
選擇1：回路部件狀態瀏覽，見圖7.2.1；
選擇2：回路部件電壓值，見圖7.2.2；
選擇3：現場部件類型及狀態，見圖7.2.3；
選擇4：版本及授權碼，見圖7.2.4；
選擇5：檢查回路重碼，見圖7.2.5；
圖7.2
7.2.1 回路部件狀態瀏覽

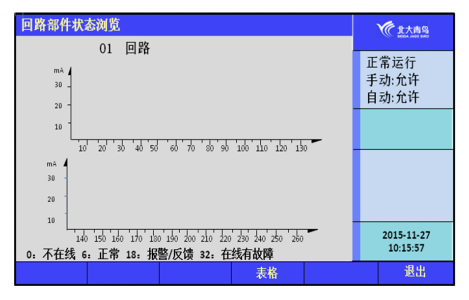

回路部件狀態瀏覽的測試界面如下圖，可以瀏覽252個現場部件的狀態信號電流值，并可通過選擇轉換為表格顯示方式。橫向代表不同地址的現場部件，縱向代表電流值。
電流值6～10mA為工作正常，0為部件不在線，18表示報警或者反饋，32則代表在線但是有故障。
圖7.2.1
7.2.2 回路部件電壓值

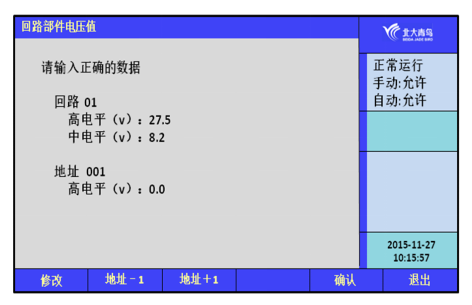

輸入地址號，可以查詢現場部件的電壓值。在沒有接現場部件的時候，回路高電平在27.5左右，回路中電平在8.2左右，地址的高電平為0；在接了現場部件后，回路高電平27.3左右，回路中電平3.1左右，地址的高電平為25.6左右。
圖7.2.1

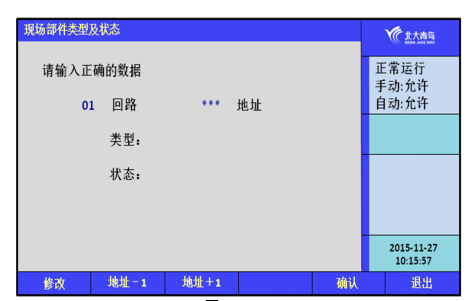

7.2.3 現場部件類型狀態
輸入正確的回路號和地址號，可以查詢現場部件的類型以及狀態。
圖7.2.3

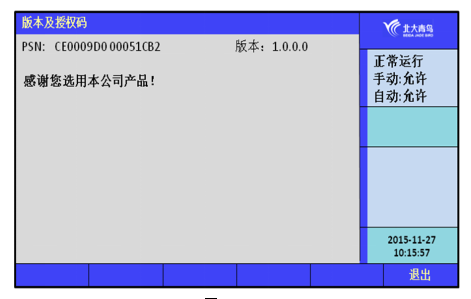

7.2.4 版本及授權碼
進入測試選項菜單，選擇【4】，可以查看每個主機唯一的PSN碼。
圖7.2.4

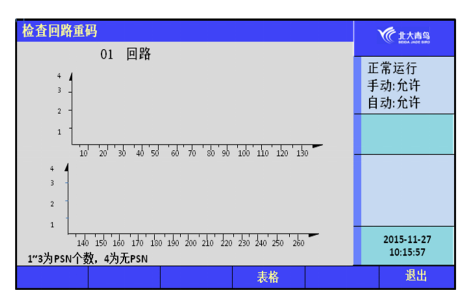

7.2.5 檢查回路重碼
進入測試選項菜單，選擇【5】，可以查看回路中是否有重碼。每個現場設備都有唯一的PSN碼，縱坐標1~3代表回路中某個地址對應的設備個數，即PSN碼的個數。如果為4，則表示該設備沒有PSN碼。
圖7.2.5
7.3 設置菜單
在設置操作菜單中可以進行如下操作：設置時間、設置門屏蔽、設置手自動控制狀態、設置區域機自動允許、監控器自檢、手動啟動防火門。

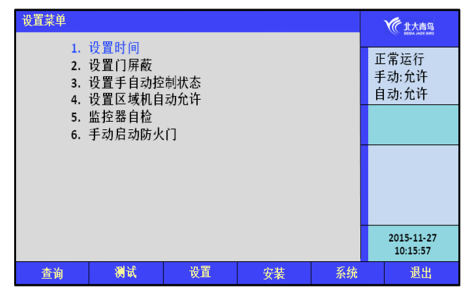

“設置”子菜單如圖7.3所示，由操作要求，鍵入功能對應的數字標號快捷選擇；或者用方向鍵進行功能選擇，再用【確認】鍵入確定信號。
選擇1：設置時間，見圖7.3.1；
選擇2：設置門屏蔽，見圖7.3.2；
選擇3：設置手自動控制狀態，見圖7.3.3；
選擇4：設置區域機自動允許，見圖7.3.4
選擇5：監控器自檢，見圖7.3.5；
選擇6：手動啟動防火門，見圖7.3.6；
圖7.3

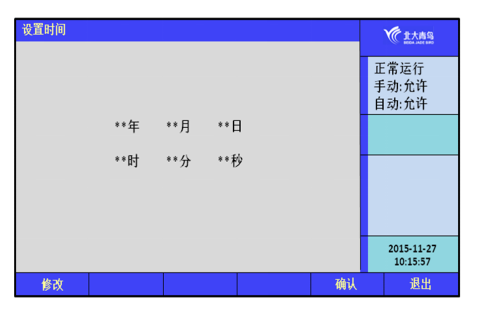

7.3.1 設置時間
選擇此菜單可以對時間進行設置，如圖7.3.1。
因為時鐘芯片內設電池，即使監控器關機，內部時鐘仍在運行。所以防火門監控器的液晶屏上能實時顯示日期和時間。如果顯示的時間和實際時間有誤差，進入此菜單輸入當前時間作出調整。如圖中提示，
圖7.3.1
輸入當前日期和時間，最后直接按【確認】鍵。圖7.3.1
注意：監控器在運行的狀態下日期和時間應準確，以便正確記錄防火門動作的時間。
7.3.2 設置門屏蔽
當系統中有防火門發生故障，不能正常工作時，為了不對整個系統造成影響，需要將故障防火門屏蔽。故障部件屏蔽操作界面如圖7.3.2所示，按屏幕提示輸入故障防火門號，在選擇屏蔽按鈕后，該故障部件被屏蔽，復位后不再報故障。
圖7.3.2
當有防火門被屏蔽時，面板屏蔽指示燈亮，進入查詢菜單可以查詢到被屏蔽的防火門號及屏蔽的防火門總數。鍵入正確的數據，可以屏蔽或者解除防火門，如圖所示。

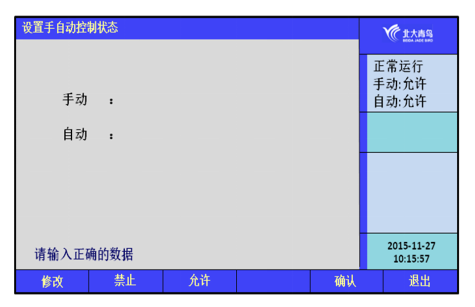

7.3.3 設置手自動控制狀態
通過選項“禁止”或“允許”可以設置主機的手動或者自動控制的狀態，如圖7.3.3。當手動設置為“允許”時，監控器可以通過 設置->手動啟動防火門 手動啟動防火門；當手動狀態設置為“禁止”時，無此功能。此菜單的功能和顯示盤按鍵的“手動/自動”按鍵功能相同。
圖7.3.3
當自動狀態設置為“允許”時，可以通過報警控制器回路探測部件聯動防火門監控器的防火門，該功能需要兩個前提：1.控制器的回路探測部件的地址必須在接收火警地址段中 2.設置聯動編程；當自動狀態設置為“禁止”時，無此功能。
監控器的屏幕右側實時顯示手自動狀態。

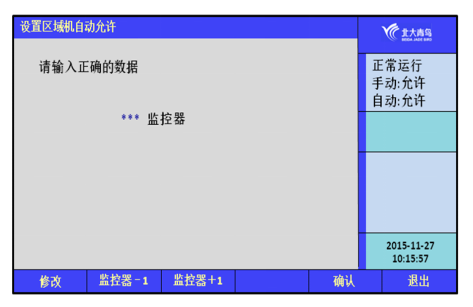

7.3.4 設置區域機自動允許
可以設置區域機的自動允許狀態，如圖7.3.4所示。此功能是在作為區域機的防火門監控器有火警出現時，組網中的集中機監控器可以通過此菜單，來控制區域機的自動允許狀態，以便保證火警聯動的防火門可以在自動允許的狀態下動作。
圖7.3.4
7.3.5 監控器自檢
在設置菜單下，選擇【5】“監控器自檢”，監控器進入自檢狀態
圖7.3.5
7.3.6 手動啟動防火門
確認防火門地址號無誤后按【啟動】鍵啟動設備。如果輸入的防火門地址號有誤，按【修改】鍵后重新輸入。這個操作也是在手動允許的狀態下，才可以使用。組網中的集中機可以啟動區域機的防火門。
圖7.3.6

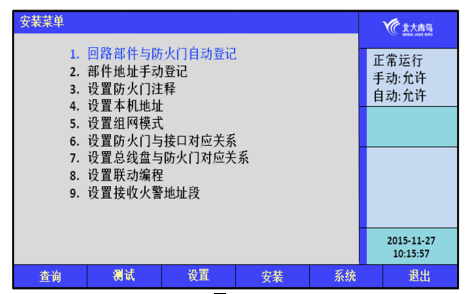

7.4 安裝菜單
在安裝操作菜單中可以執行以下操作：回路部件與防火門自動登記、部件地址手動登記、設置防火門注釋、設置本機地址、設置防火門與接口對應關系、設置總線盤與防火門對應關系、設置聯動編程、設置接收火警地址段。如圖7.4所示。
選擇1：回路部件與防火門自動登記，見7.4.1；
選擇2：部件地址手動登記，見7.4.2；
選擇3：設置防火門注釋，見7.4.3；
選擇4：設置本機地址，見7.4.4；
選擇5：設置組網模式，見7.4.5；
選擇6：設置防火門與接口對應關系，見7.4.6；
選擇7：設置總線盤與防火門對應關系，見7.4.7；
選擇8：設置聯動編程，見圖7.4.8；
選擇9：設置接收火警地址段，見圖7.4.9。
圖7.4
7.4.1 回路部件與防火門自動登記
連接在總線上的各類接口模塊如果沒有被登記，它將不能被系統識別，也就不能實現相應的監視報警和聯動控制的功能。要使現場接口模塊正常工作，首先應用編碼器將部件編上地址號接入總線，進入該菜單后，回路部件開始自動登記。登記顯示“100℅完成”后，
圖7.4.1
根據系統提示按任意鍵退出。只有正常的部件才能被登記上，不正常的部件（包含沒有的地址）將不被登記。為了確認部件是否登記上，操作完此項后應進入查詢菜單中的注冊地址查詢項，查看被登記的數量及具體的被登記的部位號。
可以通過【1】、【2】數字按鍵選擇接口類型，然后通過上下按鍵選擇登記類型，是登記為單門還是雙門，如果選擇數字鍵【3】則表示只登記接口，不對應門。系統默認的在登記為雙門的時候，是從
“奇數地址”開始的，如10、11、12、13號地址自動登記為雙門的時候，系統只會登記上11號雙門，而10號和13號將被登記為接口。
7.4.2 部件地址手動登記
手動登記用于對單個部件地址的登記或清除，登記時現場部件可在線也可不在線，按如圖7.4.2提示，輸入要登記的地址號和類型，通過按數字鍵選擇要手動登記的地址類型，然后選擇界面上的【登記】按鈕進行登記。被登記后，顯示屏?xí)霈F(xiàn)“地址已
圖7.4.2
登記”提示。輸入要解除的部件回路號和地址號點擊【解除】按鍵，則已登記上線的部件地址被解除。若不接部件，在登記注冊完后，系統報故障，此時接入部件，故障即可恢復。

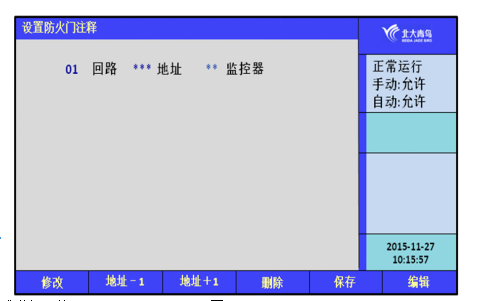

7.4.3 設置防火門注釋
本監控器可以采取三種方式實現漢字注釋： 一種方法是借助于我公司提供的專用漢字注釋軟件實現；另一種方法是利用監控器的鍵盤和液晶屏實現，選擇安裝菜單中的 “3.設置防火門注釋”來實現文字注釋；還有一種是通過U盤方式進行下載。
圖7.4.3
在漢字注釋手動設置操作的界面下，按【F6】編輯鍵進入編輯功能，輸入地址號后輸入注釋信息，點擊【確 認】鍵后再點擊【保存】后將信息存入。

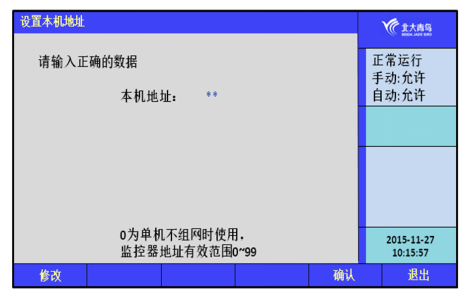

7.4.4 設置本機地址
通過此菜單可以對本機的地址進行設置，單機不組網時使用地址0，監控器有效地址范圍是0~99。
多臺防火門監控器可以聯網，組成更大的監控系統，最多可以實現99臺監控器組網。如果是單臺監控器，此項不必操作。組網時，在此顯示
圖7.4.4
頁中輸入本監控器的編號（1~99），然后按【確認】鍵。
注意：組網中的監控器的地址不能相同。

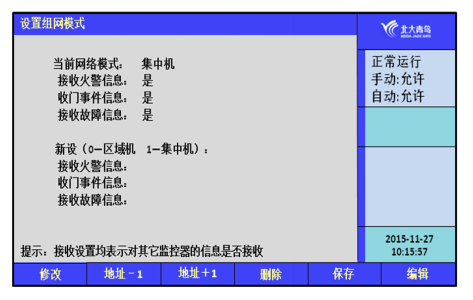

7.4.5 設置組網模式
防火門的組網形式有：0—區域機，1—集中機。當設置為集中機的時候，可以選擇是否接收火警信息、門事件信息以及故障信息；如果設置成區域機，不接收其他防火門監控器的事件，僅接收其他控制器（包括防火門監控器和報警主機）的報警消息，且受報警地址段的控制。
圖7.4.5

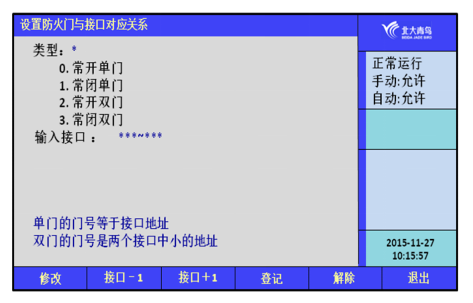

7.4.6 設置防火門與接口對應關系
防火門的類型分為四種：0.常開單門，1.常閉單門，2.常開雙門，3.常閉雙門。根據需要選擇對應的類型，并對應相應的接口，實現防火門與接口的對應關系。常開防火門對應輸入/輸出接口，常閉防火門對應輸入接口。
圖7.4.6

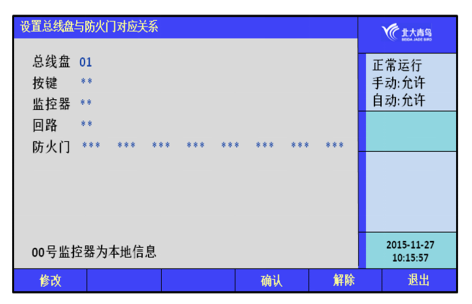

7.4.7 設置總線盤與防火門對應關系
通過鍵入**號按鍵與對應的防火門，配置總線盤上按鍵與防火門的對應關系，每個按鍵最多可以對應8個防火門。通過【修改】鍵可以進行修改，【確認】鍵完成配置。
圖7.4.7

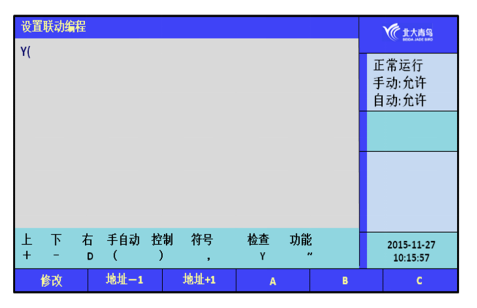

7.4.8 設置聯動編程
本監控器可以采取3種方式實現聯動邏輯編程： 一種方法是借助于我公司提供的專用聯動邏輯編程軟件實現；另一種方法是利用監控器的鍵盤和液晶屏實現聯動編程。如果聯動邏輯關系多且復雜, 推薦用戶使用計算機編程方式；還有一種方法是通過U盤進行下載。
進入“設置”選項，選擇“設置聯動編程”提示符“Y（”出現，可在提示符后面輸入聯動邏輯編程語句。輸入完畢后，按“確認”鍵，若提示編程正確，可進行下一條語句；若提示錯誤，需重新輸入編程語句；可按“<”鍵修改，或按“修改”鍵重新輸入。
圖7.4.8
7.4.9 設置接收火警地址段

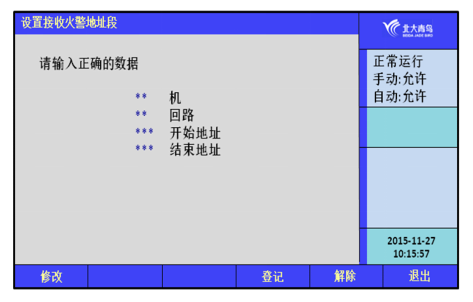

進入安裝菜單后，鍵入數字鍵【9】可以設置接收火警的地址段，鍵入機器號、回路號、開始地址以及結束地址，按【登記】鍵就可以設置接收火警的地址段，最多可以設置接收47段火警地址段，超過47段后，會提示緩沖區已滿，只有解除登記一個之后，
圖7.4.9
才可以繼續登記其他地址段。監控器只能接受登記了的地址段內的火警信息。

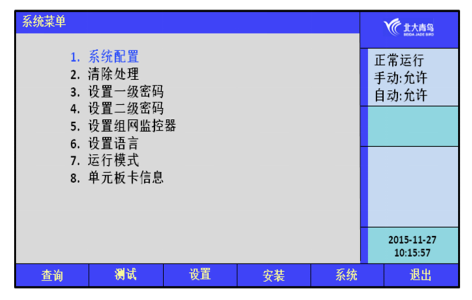

7.5 系統菜單

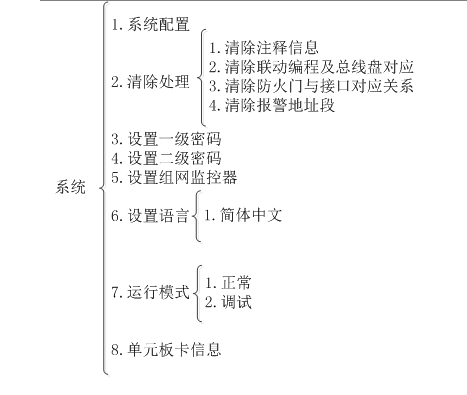

在系統操作菜單中可以執行以下操作：系統配置、清除處理、設置一級密碼、設置二級密碼、設置語言、運行模式、單元板卡信息。見 7.5所示
選擇1：系統配置，見7.5.1；
選擇2：清除處理，見7.5.2；
選擇3：設置一級密碼，見7.5.3；
選擇4：設置二級密碼，見7.5.4；
選擇5：設置組網監控器，見7.5.5；
選擇6：設置語言，見7.5.6；
選擇7：運行模式，見7.5.7；
選擇8：單元板卡信息，見7.5.8。
圖7.5

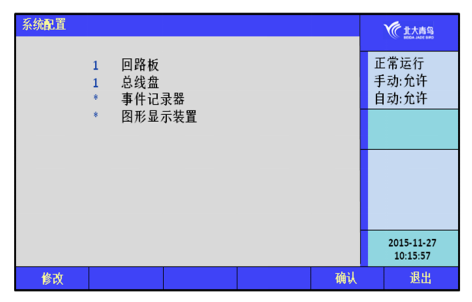

7.5.1 系統配置
系統在正常運行前，需要進行配置。本監控器有1個回路板，1個總線盤，0個事件記錄器，根據實際情況配置是否有圖形顯示裝置，如果沒有設置為0，如果有設置為1。系統默認為1個回路板和1個總線盤。
圖7.5.1

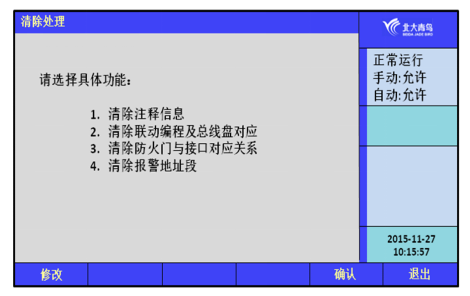

7.5.2 清除操作
通過清除操作可以清除監控器中已經設置的信息，包括注釋信息、聯動編程及總線盤對應、防火門與接口對應關系和報警地址段的清除。如圖7.5.2所示。一旦刪除無法恢復，謹慎使用。
圖7.5.2
注意：此功能僅供技術人員在工程調試時使用，正常運行后禁止無關人員操作此功能。

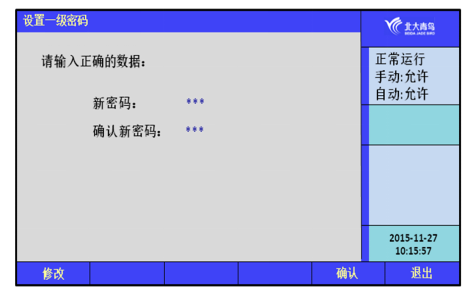

7.5.3 設置一級密碼
通過此菜單修改一級用戶密碼。在“設置密碼”處輸入修改后的密碼，在“檢驗密碼”處再重新輸入一次進行檢驗，按面板上的【F5】確認修改或按【F1】修改。
圖7.5.3

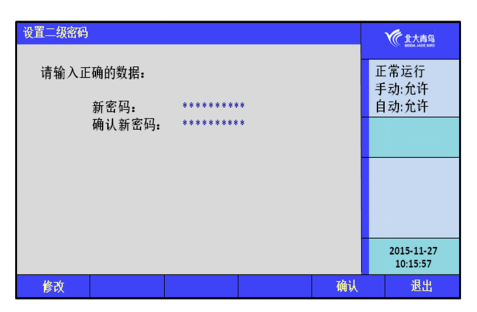

7.5.4 設置二級密碼
通過此菜單修改二級用戶密碼。注意：進行密碼修改后，原出廠默認密碼同時失效。消防值班人員必須牢記修改后的密碼，并防止無關人員進行此項操作。
圖7.5.4

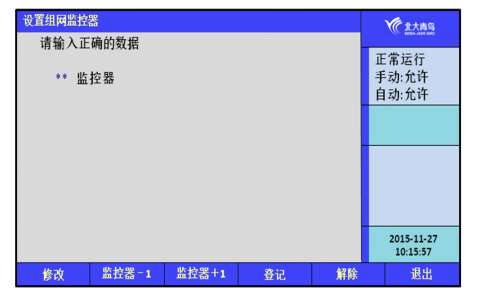

7.5.5 設置組網監控器
通過此菜單可以登記或者解除組網監控器，是組網操作的一個重要步驟。
圖7.5.5

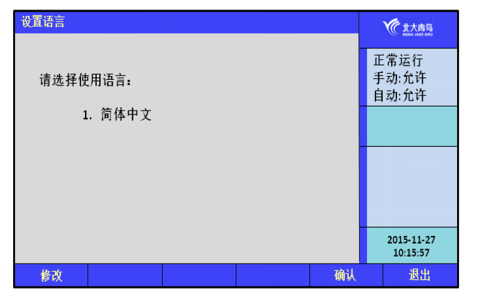

7.5.6 設置語言
目前本監控器只支持簡體中文。
圖7.5.6

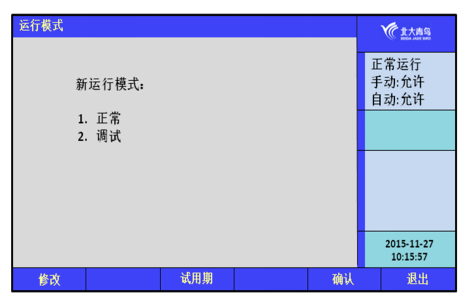

7.5.7 運行模式
通過此菜單可以設置運行模式，正常運行的情況下，使用正常模式；在調試人員進行調試的時候，選擇調試模式。
圖7.5.7
7.5.8 單元板卡信息

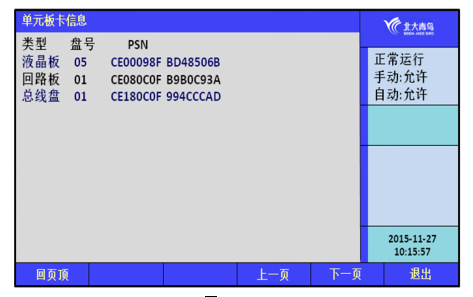

可以查看液晶板、回路板以及總線盤的PSN碼。
圖7.5.8
