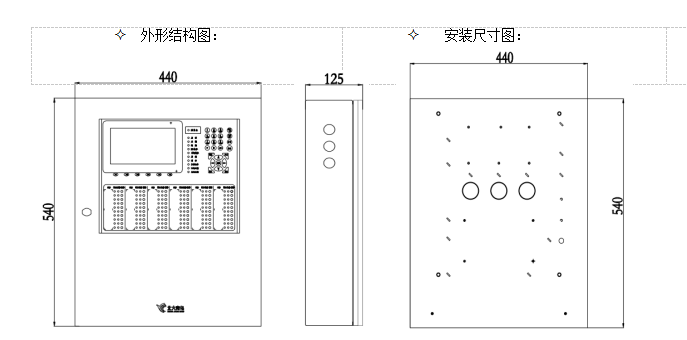

圖1 正面外觀照

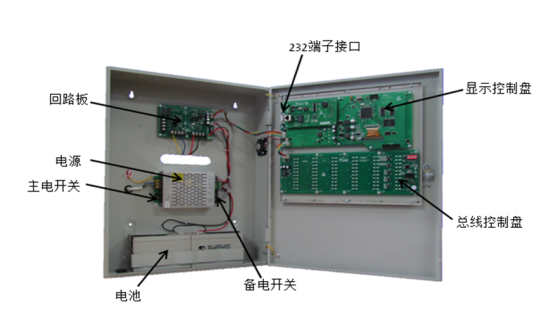

圖2 監控器內部結構圖
JBF-61S20監控器包括：顯示控制盤、回路板、總線控制盤、電源、電池等；
l
顯示控制盤：型號JBF-61S-AC805；
l
回路板：型號JBF-61S-LA1；
回路協議執行最新的61S總線通信協議R1.0；單回路容量可達252個地址點；回路板接收電源的狀態信號，電源的故障等狀態的檢測由電源自身完成；并提供2路公共報警信息（火警、故障）的無源觸點輸出。
l
總線控制盤：型號JBF-61S-CK60；
總線控制盤含直啟鍵60個；每個按鍵帶2個指示燈，分別為狀態指示燈（紅色）、故障指示燈（黃色）；單個按鍵最多可以對應8個防火門，可實現一鍵手動啟動一扇防火門或一鍵手動啟動多扇防火門；當某個按鍵對應的防火門全部處于開啟狀態時，其狀態指示燈紅色常亮；當某個按鍵對應的防火門全部處于關閉狀態時，其狀態指示燈常滅；當某個按鍵對應的防火門有的處于開啟狀態、有的處于關閉狀態時，其狀態指示燈閃亮；如果某個按鍵對應的防火門被解除了門和接口的對應關系時，則狀態燈將該門視作處于關閉狀態進行相應指示。按鍵對應防火門之后，防火門的異常關閉或者打開以及接口故障時，總線控制盤的相應按鍵的故障指示燈會常亮。
